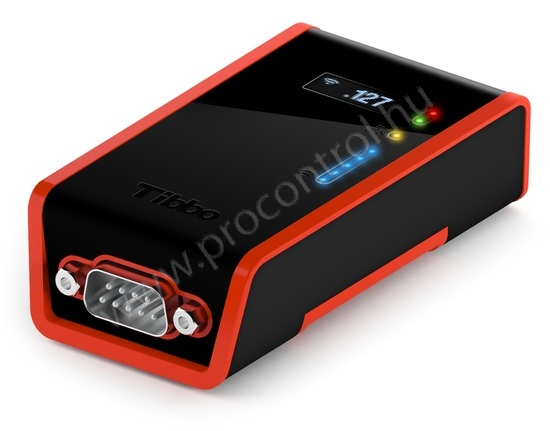

Konverter modul Tibbo DS1101G-SK Soros/Ethernet pr., RS232, több csatornás, Wi-Fi, táp, KIFUTOTT

Rövid leírás

Kettős használatú eszköz. A betöltött firmware-től függően fix működésű soros-Ethernet konverterként, illetve Basic-ben programozható vezérlőként is használható. A DS1101 - mint soros-Ethernet konverter - segítségével könnyen elérhetővé tehetünk a hálózaton bármilyen soros eszközt. Az DS1101 -mint Basic-ben programozható vezérlő - egy olcsó, gyorsan fejleszthető alternatívát kínál az összetett Linux alapú beágyazott rendszerekhez képest.

Tulajdonságok

• 10/100BaseT Ethernet port
• Multi, 3.5 csatornás RS232 port (DB9)
• Tápellátás a DB9-es csatlakozón keresztül is
• Opcionális 802.11b/g Wi-Fi interfész*
• Opcionális OLED kijelző
• Opcionális POE (power-over-Ethernet) tápellátás*
• Kompakt méret (90x48x25mm)

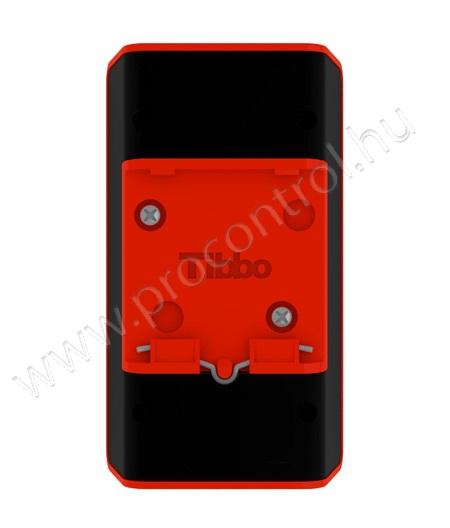

• DIN sínre, ill. falra szerelhető (tartók mellékelve)
• *Egymást kizáró opciók

Mentés

Műszaki leírás

A DS1206 termék továbbfejlesztése.
A nagyteljesítményű T1000 IC-n alapul.
10/100BaseT, auto-MDIX Ethernet port.
Opcionális 802.11b/g Wi-Fi interfész

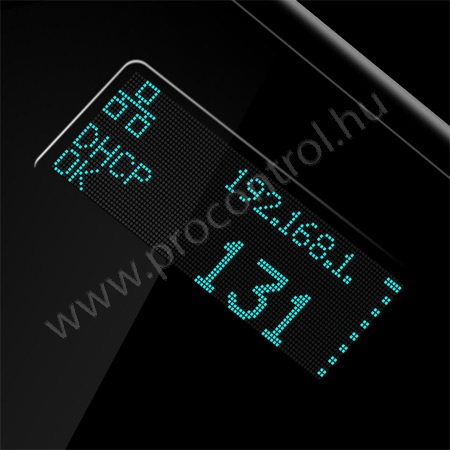

Opcionális 96x32 monokróm OLED kijelző.
Opcionális POE (power-over-Ethernet) tápellátás.
1024KB flash a firmware, alkalmazás és adattároláshoz.
2KB EEPROM adattároláshoz.
8 LED:
Zöld és piros állapotjelző LED-ek;
Sárga Ethernet kapcsolat LED.
5 kék LED (WI-Fi jelerősség kijelzéséhez).
Beépített buzzer.
3.5 csatornásl RS232 port, DB9M konnektor:
TX, RX, RTS, CTS, DTR, DSR, DCD vonalak;
Baudrate maximum: 921,600 bps;
None/even/odd/mark/space paritás módok;
7/8 bits/karakter módok;
Optionális RTS/CTS flow control;
Flexibilis mapping 15 különböző opcióval, például:
1 csatornal: RX, TX, CTS, RTS, DSR, és DTR;
3.5 csatorna: RX, TX, RX2, TX2, RX3, TX3, és
RX4 vonalak
Programozható “12V” tápfeszültségű kimenet a DB9 konnektor 9-es lábán.
A 9-es láb használható az eszköz tápfeszültség ellátásara is.
Szoftver vezérelt fedélzeti PLL.
Tápellátás: 12VDC névleges (min. 9V, max. 18V).
Méretek: 90x48x25mm.
Működési hőmérséklet tartomány: -5 ~ 70 °C)
Soros porton és hálózaton keresztüli firmware frissítési lehetőség
Mellékelt tartozékok:
Rögzítő DIN sínhez
Fali rögzítő 2 db csavarral

Típusok

Opciókkal bővített rendelhető altípusok: az árakról érdeklődjön ügyfélszolgálatunkon.

DS1101: az eszköz, opciók nélkül
DS1101G: az eszköz Wi-Fi-vel
DS1101D: az eszköz kijelzővel
DS1101GD: az eszköz Wi-Fi-vel, kijelzővel
DS1101P: az eszköz PoE tápellátással
DS1101GP: az eszköz Wi-Fi-vel, PoE tápellátással
DS1101DP: az eszköz kijelzővel, PoE tápellátással
DS1101GDP: az eszköz Wi-Fi-vel, kijelzővel, PoE tápellátással
DS1101-SK: a DS1101 tápegységgel
DS1101G-SK: a DS1101G tápegységgel
DS1101D-SK: a DS1101D tápegységgel
DS1101GD-SK: a DS1101GD tápegységgel
DS1101P-SK: a DS1101P tápegységgel
DS1101GP-SK: a DS1101GP tápegységgel
DS1101DP-SK: a DS1101DP tápegységgel
DS1101GDP-SK: a DS1101GDP tápegységgel

Opciók

• Opcionális 802.11b/g Wi-Fi interfész*
• Opcionális OLED kijelző
• Opcionális POE (power-over-Ethernet) tápellátás*
• APR-P0012 dugasztápegység 230V/12V
