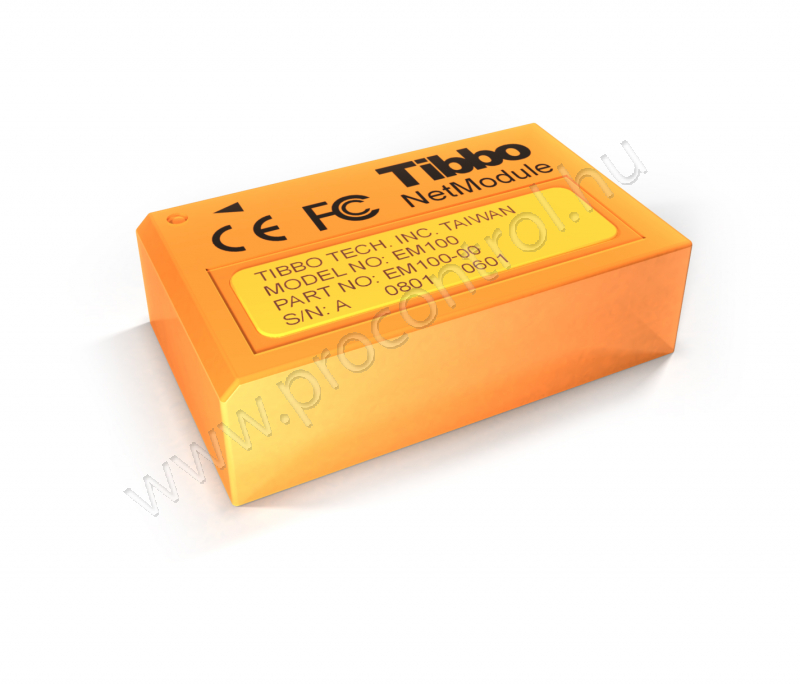

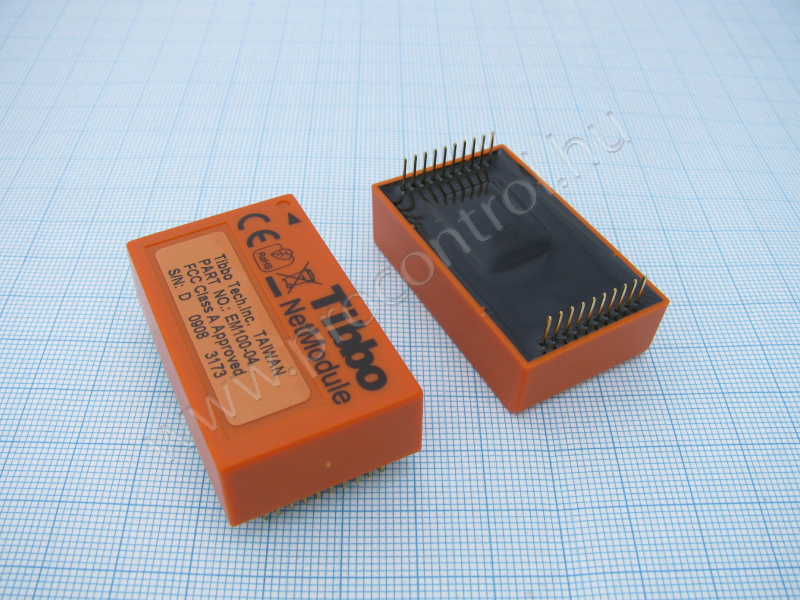

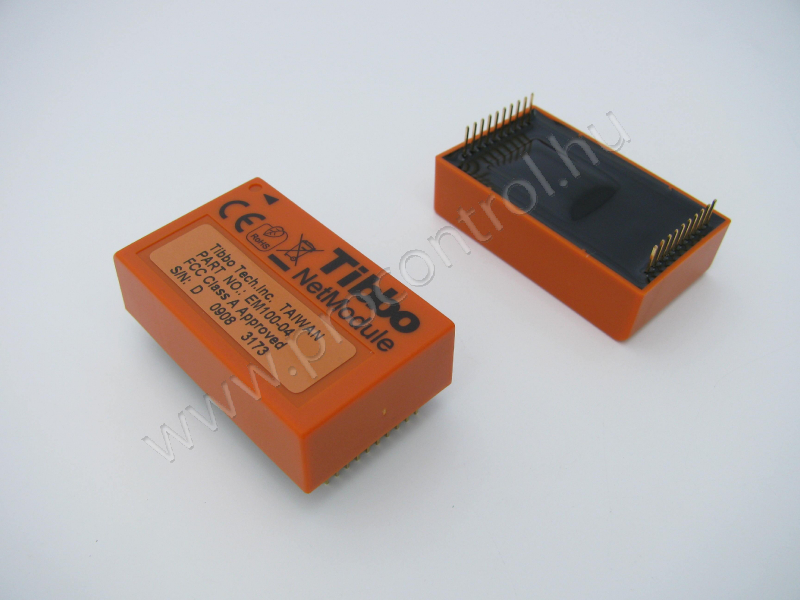

Ethernet modul Tibbo EM100 OEM Soros/Ethernet

Rövid leírás

Az informatikában általánosan elterjedt EIA RS232 szabványú interfészt igen sok eszköz használja. Vonalkódolvasók, kártyaolvasók, pénztári terminálok, banki hitelkártyaterminálok, és még egy sereg elektronikus eszköz. Az EM100 segítségével mindezeket az eszközöket csatlakoztathatjuk az Ethernet alapon lokális, vagy akár a globális Internethálózatra.

Tulajdonságok

10BaseT Ethernet csatlakozás
Soros (TTL) interfész amelyet közvetlenül csatolhatunk UARTokra, mikroprocesszorra, mikrokontrollerre, stb.
Kompakt méret 46x28x13 mm
A soros port képes full-duplex és half-duplex kommunikációra
6 láb használható álltalános célú távirányított I/O lábnak
A működéshez csupán egy IC-n kívüli RJ45 csatlakozó szükséges
Átlátszó adatáramlást tesz lehetővé a 10BaseT Ethernet hálózat, és a soros port között
TCP vagy UDP protokolon kommunikál
Rugalmasan állítható paraméterek
Minden beállítás távolról a hálózatról, és a készülék soros portjáról is állítható
Támogatja az "over-the-network configuration" az IP-cím beállításához
Támogatja az "on-the-fly" parancsokat a kommunikációs sebesség, paritás, ... azonnali adatfolyam közbeni átállítására
A belső gyári bios-program cserélhető a hardver megbontása nélkül
A csomagban a Tibbo Device Server Toolkit (TDST) programot benne a Virtual Serial Port Driver (aka. COM redirector), és convenient setup és management eszközmeghajtó programokat találhatjuk
Teljes kompatibilitás a ESS3 Ethernet Szerverrel (mivel az a termék EM100 eszközön alapul)…
CE és FCC-engedélyek

Műszaki jellemzők:

Ethernet interfész	10BaseT
Ethernet illesztő trafó	+
Ethernet csatlakozó (RJ45)	-
Soros csatlakozás jellemzői	TTL; full-duplex (RS232/RS422), halfl-duplex (RS485) ; RX, TX, RTS, CTS, DTR, DSR; Baud: 150-115200bps;
Kiegészítő I/O lábak száma	2
Routing buffer méret (bájtban)	510kBx2
Átlagos energiafogyasztás	40mA, 5V DC
Az eszköz üzemi hőmérséklete	25 C°
Méretek (mm)	46,2 mm x 28 mm x 13 mm
Soros port	1 x UART
I/O lábak száma	6
I/O lábak max. terhelhetősége	10 mA
Támogatott hálózat protokollok	UDP, TCP, ARP, ICMP (PING), DHCP, PPPoE, LCP
Névleges tápfeszültség	5 V
Max relatív páratartalom	90 %
Soros port emuláció Ethernet hálózaton	+
Programozható	-
Tápfeszültség tartomány	-
Működési hőmérséklet tartomány	-10°C - 70°C
Kiegészítő perifériák	-
Flash memória	64 KB
EEPROM memória	256 B
Max. áramfelvétel	40 mA

Műszaki leírás

Az EM100 (soros eszközkiszolgáló) egy nyáklemez szintű alkatrész amely egy 10BaseT Ethernet csatlakozást tesz lehetővé a soros eszköznek. Igen kis (46x28x13 mm) méretekkel rendelkező integrált áramkör. Ideális választás az olyan OEM fejlesztőknek, akik saját eszközüket az Ethernet hálózatra szeretnék egyszerűen csatolni.

Az alapértelmezett üzemmódban a Windows operációs rendszerből egyszerű szabványos soros port emuláció látható, a távoli kihelyezett Ethernet hálózaton távoli eszközzel ugyan úgy kommunikálhatunk mint ha helyben volna a soros portunkra kötve.
